全自動風管生產線 Ⅱ線

一、產品概述

生產二線是由上料架、調平壓筋機、沖尖口和沖方口機、剪板機所組成。電器控制部分采用全電腦控制，該控制系統具有閉環反饋系統，生產精度和穩定性明顯升高。其大工作速度為10米/分鐘，長度誤差為±0.5mm/m，對角線誤差為±0.8mm/m，上料架可根據客戶的要求配套。

二、產品參數

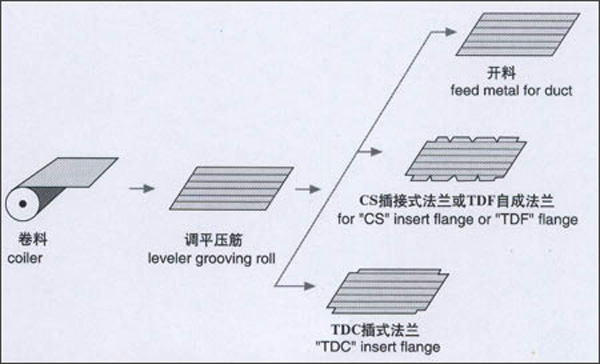

三、生產線工藝流程

1、卷料；上料－開卷；調平壓筋－沖剪方口尖口－折彎；剪切與TDC配套－接料－下料 ( 人工 )。

2、卷料－上料－開卷－校平壓筋－定尺送料－橫剪－接料－下料 ( 人工 )。

四、生產線性能特點

可作為板材下料生產線，也可用于通風、保溫等其它工業領域，采用數控、液壓控制系統，性?xún)r(jià)比良好。此生產線采用全電腦控制系統，該控制系統具有閉環反饋性能，有操作簡單、性能穩定、下料控制尺寸等特點。

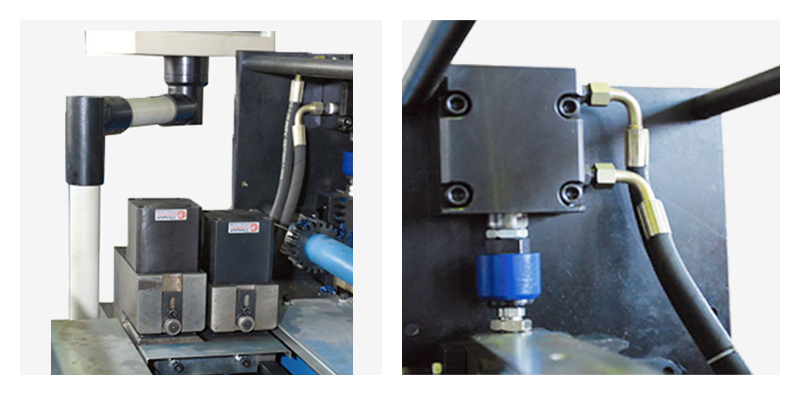

生產線的主機機架采用鋼材整體焊接而成，剛性好，結構穩定。電氣系統均裝有過載保護裝置，以防因不慎過載而導致的損壞。該生產線由電動雙盤放料架、十一輥精密校平機壓筋機、液壓剪角機四套連模具，液壓剪板機以及液壓折邊機、電氣控制部分組成。
